Revit Architecture 2012 - Bloquear vistas 3D

A versão 2012 está aí já a correr... e com algumas novidades bem interessantes.


A primeira que vou abordar neste blogue, que não considero a mais interessante, mas curiosa, é a possibilidade de podermos bloquear uma vista 3D.
Esta nova funcionalidade possibilita assim adicionar etiquetas numa vista 3D previamente bloqueada.


Para isso, numa vista 3D (não poderá ser a vista pre-definida - {3D} - bastando para isso renomea-la), na barra de visualização, aceder à funcionalidade - foi adicionado um novo botão.



Existem 3 opções:


Save Orientation and Lock View - Bloqueia a vista na orientação actual. Deixa de ser possível "orbitar". As etiqueta Keynote e outros comandos no separador Annotate tornam-se disponíveis.


Restore Orientation and Lock View - uma vista desbloqueada, que tenha estado bloqueada e que por alguma razão foi "orbitada" poderá ser novamente bloqueada com a orientação que tinha anteriormente (quando do anterior bloqueio)


Unlock View - desbloqueia a vista para podermos "orbitar" na vista. Se a vista contiver anotações, quando desbloqueada, todas as etiquetas que tenham sido colocadas irão desaparecer.


Quando um vista 3D com etiquetas inseridas nessa vista é desbloqueada, essas etiquetas são retiradas. Esta opção permite, como referido anteriormente, "orbitar" a vista. Depois, se o utilizador optar pela opção Restore Orientation and Lock View, o Revit retomará a vista anteriormente bloqueada e votará a colocar visível as etiquetas. Se optar pela opção Save Orientation and Lock View é mostrada uma mensagem de alerta a avisar de as etiquetas inseridas anteriormente serão eliminadas com a nova orientação.
Assim, quando temos uma vista 3D, o separador Annotate apresenta-se da seguinte forma:
Na versão 2011, numa vista 3D apresenta-se da seguinte forma:

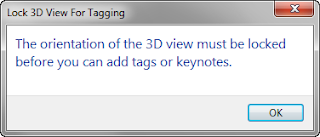

Caso tentarmos adicionar etiquetas a uma vista não bloqueada, surge uma mensagem de alerta
